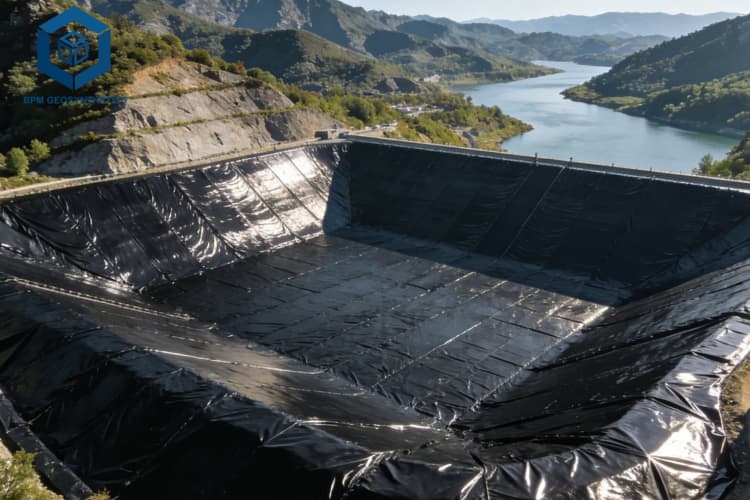

Panduan Teknik: Perbandingan Liner HDPE 1,5mm vs 2,0mm untuk Kolam Limbah Tambang
Apa perbedaan antara liner HDPE 1,5mm dan 2,0mm untuk kolam penampungan limbah tambang?
Lapisan HDPE 1,5 mm vs 2,0 mm untuk kolam penampungan limbah tambang.Artikel ini membandingkan dua ketebalan geomembran polietilen densitas tinggi (HDPE) yang paling umum digunakan dalam fasilitas penyimpanan tailing pertambangan (TSF). Bagi para insinyur pertambangan, kontraktor EPC, dan manajer pengadaan, memahami perbedaan antara liner HDPE 1,5 mm dan 2,0 mm untuk kolam tailing sangat penting karena pemilihan ketebalan secara langsung memengaruhi ketahanan terhadap tusukan dari tailing yang tajam, kapasitas head hidrolik, ketahanan terhadap retak tegangan di bawah siklus termal, dan biaya penahanan secara keseluruhan. Liner 1,5 mm (60 mil) adalah standar untuk banyak kolam tailing dengan head sedang (< 20 m) dan tailing yang membulat. Liner 2,0 mm (80 mil) memberikan ketahanan terhadap tusukan 40–50% lebih tinggi (450–520 N vs. 320–380 N), margin keamanan yang lebih besar untuk head tinggi (> 20 m), dan ketahanan yang lebih baik terhadap kerusakan instalasi. Panduan ini menyediakan data teknik tentang liner HDPE 1,5 mm vs 2,0 mm untuk kolam penampungan tailing: ketahanan terhadap tusukan, kapasitas tekanan, ketahanan terhadap retak tegangan (PENT), perbedaan biaya (2,0 mm membutuhkan biaya material 30–40% lebih tinggi), dan rekomendasi khusus aplikasi untuk tailing tembaga, emas, dan pasir minyak.
Spesifikasi Teknis: Liner HDPE 1,5mm vs 2,0mm untuk Kolam Limbah Tambang
Tabel di bawah ini membandingkan parameter teknik penting untuk berbagai pilihan ketebalan lapisan kolam penampungan limbah tambang.
| Parameter | 1,5 mm (60 mil) | 2,0 mm (80 mil) | Pentingnya Rekayasa |
|---|---|---|---|
| Ketahanan terhadap Tusukan (ASTM D4833) | ~320 – 380 N | ~450 – 520 N | Ketebalan 2,0 mm memberikan ketahanan tusukan 40–50% lebih tinggi — sangat penting untuk material sisa tambang yang tajam (bijih yang dihancurkan). Faktor kunci dalam perbandingan liner HDPE 1,5 mm vs 2,0 mm untuk kolam penampungan material sisa tambang. |
| Ketahanan Sobek (ASTM D1004) | ~125 – 150 N | ~170 – 200 N | Ketahanan sobek yang lebih tinggi mencegah penyebaran kerusakan instalasi. |
| Kapasitas Tinggi Hidrolik (kedalaman maksimum tailing/air) | ≤ 20 m | ≤ 30 m | Untuk ketinggian > 20 m, ketebalan 2,0 mm direkomendasikan untuk mencegah retak akibat tekanan di bawah beban. |
| Ketahanan Retak Akibat Tekanan PENT (ASTM F1473) | ≥ 500 jam (tergantung resin) | ≥ 500 jam (tergantung resin) | Persyaratan resin yang sama untuk keduanya. Tentukan PE100/PE4710 bimodal dengan PENT ≥ 500 jam (≥ 800 jam disarankan). Ketebalan tidak mengubah PENT. |
| OIT Standar (ASTM D3895) | ≥ 100 menit | ≥ 100 menit | Persyaratan antioksidan yang sama; OIT yang lebih tinggi (≥ 120 menit) untuk tailing bersuhu tinggi. |
| OIT Tekanan Tinggi (ASTM D5885) | ≥ 400 menit | ≥ 400 menit | Persyaratan yang sama; HP-OIT ≥ 500 menit direkomendasikan untuk layanan jangka panjang. |
| Toleransi Kerataan Lapisan Dasar (ASTM F710) | ≤ 3mm/2m | ≤ 3mm/2m | Mirip; lapisan yang lebih tebal sedikit lebih mudah menutupi ketidaksempurnaan kecil. |
| Biaya Bahan Relatif | 1,0x (garis dasar) | 1,3 – 1,4x | 2.0mm membutuhkan biaya material 30–40% lebih banyak. Perbedaan biaya terpasang adalah 20–30% (serupa dengan tenaga kerja). |
| Berat Gulungan (7m × 100m) | ~1.000 – 1.100 kg | ~1.400 – 1.500 kg | Gulungan 2,0 mm lebih berat — memerlukan peralatan penyebaran yang lebih berat. |
Poin utama:Lapisan HDPE 1,5 mm vs 2,0 mm untuk kolam penampungan limbah tambang — 1,5 mm adalah standar untuk ketinggian < 20 m; 2,0 mm memberikan ketahanan tusukan 40–50% lebih tinggi dan direkomendasikan untuk ketinggian > 20 m, limbah tambang yang tajam, atau margin keamanan yang lebih tinggi.
Struktur dan Komposisi Material: Kedua Ketebalan Menggunakan Resin yang Sama
Memahami sifat-sifat material membantu dalam pemilihan liner HDPE 1,5mm vs 2,0mm untuk kolam penampungan limbah tambang.
| Komponen | Bahan | Fungsi | Dampak Ketebalan |
|---|---|---|---|
| Resin Dasar | PE100/PE4710 bimodal (heksena/oktena) | Memberikan kekuatan mekanik, ketahanan terhadap retak akibat tekanan. | Resin yang sama untuk kedua ketebalan. PENT ≥ 500 jam diperlukan (≥ 800 jam disarankan). |
| Karbon Hitam | 2,0–3,0% jelaga tungku, dispersi Kategori 1–2 | Perlindungan UV untuk permukaan kolam limbah yang terpapar | Isi tetap sama terlepas dari ketebalannya. |
| Paket Antioksidan | Primer + sekunder (fenol terhambat + fosfit) | Mencegah degradasi termal/oksidatif | Persyaratan OIT yang sama; OIT lebih tinggi untuk tailing suhu tinggi. |
Wawasan teknik:Keputusan antara liner HDPE 1,5 mm dan 2,0 mm untuk kolam penampungan limbah tambang bergantung pada ketahanan mekanis (ketahanan terhadap tusukan, sobekan, dan kapasitas tekanan), bukan ketahanan kimia — keduanya memiliki sifat kimia yang identik.
Proses Manufaktur: Bagaimana Ketebalan Mempengaruhi Produksi untuk Kolam Limbah Tambang
Perbedaan produksi antara liner 1,5 mm dan 2,0 mm.
Peracikan resin:Sama untuk kedua ketebalan. Resin PE100 murni + karbon hitam + antioksidan.
Ekstrusi:Ketebalan 2,0 mm membutuhkan kecepatan jalur produksi yang lebih lambat (8–10 m/menit dibandingkan 12–15 m/menit untuk 1,5 mm), sehingga mengurangi hasil produksi sebesar 30–40%. Hal ini menyebabkan biaya produksi yang lebih tinggi.
Penggulungan/pemolesan:Prosesnya sama; rol menentukan ketebalan akhir.
Pendinginan:Ketebalan 2,0 mm memerlukan zona pendinginan yang lebih panjang untuk mencegah tegangan sisa.
Pemeriksaan kualitas:Pengujian yang sama: ketebalan, tarik, sobek, tusukan, PENT, OIT, karbon hitam.
Gulungan berliku:Gulungan 2,0 mm lebih berat — membutuhkan inti yang lebih kaku (6 inci vs. 3 inci).
Perbandingan Kinerja: Liner HDPE 1,5mm vs 2,0mm untuk Kolam Limbah Tambang vs. Alternatifnya
Membandingkan pilihan ketebalan dan bahan pelapis alternatif untuk kolam tailing.
| Jenis Kapal | Ketahanan Tusukan (N) | Kapasitas Kepala (m) | Biaya Relatif | Aplikasi Tailing Terbaik |
|---|---|---|---|---|
| HDPE 1,0 mm | ~220 – 250 N | ≤ 10 m | 0,7x | Tidak disarankan untuk kolam penampungan limbah tambang — terlalu tipis. |
| HDPE 1,5 mm | ~320 – 380 N | ≤ 20 m | 1,0x (garis dasar) | Standar untuk kolam penampungan limbah tambang dengan ketinggian sedang dan endapan limbah tambang yang membulat. |
| HDPE 2,0 mm | ~450 – 520 N | ≤ 30 m | 1,3 – 1,4x | Ketinggian penambangan tinggi (> 20 m), tailing tajam (bijih yang dihancurkan), margin keamanan lebih tinggi. |
| HDPE 2,5 mm | ~550 – 650 N | ≤ 40 m | 1,7 – 1,8x | Tekanan ekstrem, endapan yang sangat tajam, limbah nuklir. |
Kesimpulan:Liner HDPE 1,5 mm vs 2,0 mm untuk kolam penampungan limbah tambang — 1,5 mm adalah standar; 2,0 mm direkomendasikan untuk head yang lebih tinggi, limbah tambang yang lebih tajam, atau margin keamanan yang lebih besar.
Aplikasi Industri berdasarkan Jenis Limbah Tambang untuk Liner HDPE 1,5mm vs 2,0mm untuk Kolam Limbah Tambang
Rekomendasi khusus aplikasi untuk liner HDPE 1,5 mm vs 2,0 mm untuk kolam penampungan limbah tambang.
Limbah tembaga (menghasilkan asam, bijih tajam):Direkomendasikan HDPE 2,0 mm. Ketahanan tusukan yang lebih tinggi dari bijih yang dihancurkan dan tajam. Ketahanan asam sama untuk kedua ketebalan.
Limbah emas (pelarutan sianida, limbah halus):HDPE 1,5 mm dapat diterima untuk ketinggian benturan sedang (< 20 m). 2,0 mm untuk ketinggian benturan tinggi (> 20 m).
Limbah pasir minyak (limbah halus matang, kandungan padatan tinggi):HDPE 1,5 mm biasanya digunakan untuk kolam penampungan. Abrasi tinggi mungkin lebih cocok menggunakan HDPE 2,0 mm.
Limbah kalium karbonat/air garam (asin):Ketebalan HDPE 1,5 mm sudah cukup. Ketahanan kimia sama untuk keduanya.
Limbah uranium (radioaktif, asam):HDPE 2,0 mm direkomendasikan untuk margin keamanan yang lebih tinggi dan persyaratan peraturan.
Masalah Umum di Industri Terkait Penggunaan Liner HDPE 1,5mm vs 2,0mm untuk Kolam Limbah Tambang
Kegagalan di dunia nyata membantu memandu pemilihan ketebalan.
Masalah 1: Tertusuk oleh serpihan tembaga tajam (liner 1,5 mm)
Akar penyebab:HDPE 1,5 mm digunakan dengan bijih yang dihancurkan dengan bentuk tajam dan bersudut. Ketahanan terhadap tusukan (320 N) tidak memadai.Larutan:Lakukan peningkatan ke HDPE 2,0 mm (ketahanan tusukan 450+ N) atau tingkatkan bantalan geotekstil menjadi 800 g/m². Ini adalah pertimbangan utama dalam perbandingan liner HDPE 1,5 mm vs 2,0 mm untuk kolam penampungan limbah tambang.
Masalah 2: Retak akibat tekanan tinggi (liner 1,5 mm dengan resin PENT rendah)
Akar penyebab:Tinggi kepala sumur 25 m, lapisan 1,5 mm dengan PENT < 500 jam (resin monodola). Retakan terbentuk.Larutan:Tentukan resin PE100 dengan PENT ≥ 800 jam. Untuk ketinggian > 20 m, gunakan 2,0 mm tanpa memperhatikan nilai PENT.
Masalah 3: Kerusakan pemasangan akibat alat berat (liner 2,0 mm lebih tahan)
Akar penyebab:Lapisan setebal 1,5 mm robek akibat terlindas kendaraan beroda rantai saat pemasangan.Larutan:Gunakan lapisan setebal 2,0 mm di area dengan lalu lintas tinggi selama konstruksi. Lapisan yang lebih tebal lebih tahan terhadap kerusakan saat pemasangan.
Masalah 4: Biaya lebih tinggi untuk liner 2,0 mm yang terlalu besar untuk tailing berisiko rendah
Akar penyebab:2,0 mm ditentukan untuk kolam penampungan tailing kecil dengan ketinggian < 5 m dan tailing halus. Premi biaya 30% yang tidak perlu.Larutan:Gunakan ukuran 1,5 mm untuk endapan halus dengan ketinggian rendah. Gunakan ukuran 2,0 mm untuk endapan dengan ketinggian tinggi atau yang tajam.
Faktor Risiko dan Strategi Pencegahan Ketebalan Lapisan Kolam Tailing
Risiko: Menentukan 1,5 mm untuk ketinggian maksimum (> 20 m):Potensi retak akibat tegangan meningkat.Mitigasi:Untuk ketinggian > 20 m, gunakan 2,0 mm terlepas dari kualitas resin.
Risiko: Menentukan ukuran 2,0 mm untuk tailing halus dengan head rendah (biaya yang tidak perlu):Membayar premi 30–40% tanpa manfaat apa pun.Mitigasi:Evaluasi sudut kepala dan tailing. 1,5 mm cukup untuk ketinggian <20 m dan tailing bulat.
Risiko: Resin PENT rendah dalam ketebalan apa pun:Keretakan akibat tekanan dini.Mitigasi:Tentukan resin bimodal PE100/PE4710 dengan PENT ≥ 500 jam (disarankan ≥ 800 jam).
Risiko: Bantalan geotekstil yang tidak memadai dengan lapisan 1,5 mm pada permukaan tanah yang tajam:Tusukan.Mitigasi:Gunakan geotekstil nonwoven ≥ 500 g/m². Untuk material sisa tambang yang sangat tajam, gunakan lapisan pelindung 2,0 mm.
Panduan Pengadaan: Cara Memilih Antara Liner HDPE 1,5mm dan 2,0mm untuk Kolam Limbah Tambang
Ikuti daftar periksa 8 langkah ini untuk pengambilan keputusan pembelian B2B.
Hitung tinggi muka air maksimum (limbah + kedalaman air):Tinggi kepala < 10 m → 1,5 mm dapat diterima. Tinggi kepala 10–20 m → 1,5 mm dengan PENT tinggi (≥ 800 jam). Tinggi kepala > 20 m → 2,0 mm diperlukan.
Menilai kekasaran tailing:Bijih yang tajam dan hancur → direkomendasikan 2,0 mm. Limbah tambang yang membulat (misalnya, pasir alami, limbah tambang halus) → 1,5 mm dapat diterima.
Tentukan persyaratan peraturan:Beberapa yurisdiksi mensyaratkan 2,0 mm untuk jenis tailing tertentu (misalnya, uranium, pelindian sianida). Verifikasi peraturan setempat.
Sebutkan jenis resin:PE100/PE4710 bimodal dengan kopolimer heksena/oktena. PENT ≥ 500 jam (disarankan ≥ 800 jam).
Memerlukan kepatuhan GRI GM13:Laporan pengujian: tusukan, sobek, tarik, PENT, OIT (≥ 100 menit), HP-OIT (≥ 400 menit), karbon hitam (2–3%, Kategori 1–2).
Tentukan bantalan geotekstil:Bukan tenunan ≥ 300 g/m² (500 g/m² untuk tailing tajam).
Pesan sampel dan lakukan pengujian tusukan:Lakukan pengujian dengan sampel tailing spesifik lokasi di bawah tekanan yang representatif.
Hitung biaya siklus hidup:Teknologi 2,0 mm membutuhkan biaya awal 30–40% lebih tinggi, tetapi memberikan margin keamanan yang lebih tinggi dan dapat mengurangi risiko kegagalan fatal.
Studi Kasus Rekayasa: Lapisan HDPE 1,5mm vs 2,0mm untuk Kolam Limbah Tambang Tembaga
Jenis proyek:Kolam penampungan limbah tembaga (menghasilkan asam, bijih yang dihancurkan tajam).
Lokasi:Gurun Atacama, Chili.
Ukuran proyek:200.000 m².
Kepala:25 m (tinggi)
Pemilihan liner HDPE 1,5mm vs 2,0mm untuk kolam penampungan limbah tambang:Ketebalan 1,5 mm akan memenuhi standar minimum EPA, tetapi ketinggian > 20 m dan bijih yang tajam meningkatkan risiko tusukan dan retak akibat tekanan. Dipilih HDPE 2,0 mm, resin PE100 (PENT 850 jam), OIT 125 menit. Bantalan geotekstil: 500 g/m².
Hasil setelah 5 tahun:Tidak ada kebocoran, tidak ada retakan akibat tekanan. Inspeksi regulasi lulus. Operator tambang melaporkan bahwa lapisan 2,0 mm memberikan ketenangan pikiran untuk aplikasi berisiko tinggi. Biaya material tambahan sebesar 30% dibenarkan oleh pengurangan risiko.
Pertanyaan yang Sering Diajukan: Liner HDPE 1,5mm vs 2,0mm untuk Kolam Limbah Tambang
Q1: Mana yang lebih baik — liner HDPE 1,5 mm atau 2,0 mm untuk kolam penampungan limbah tambang?
Hal ini bergantung pada kekasaran hulu dan tailing. 1,5 mm adalah standar untuk hulu < 20 m dan tailing yang membulat. 2,0 mm memberikan ketahanan tusukan 40–50% lebih tinggi dan direkomendasikan untuk hulu > 20 m atau tailing yang tajam.
Q2: Berapa selisih harga antara versi 2.0mm dan 1.5mm?
Biaya material: 30–40% lebih tinggi. Biaya pemasangan: 20–30% lebih tinggi (biaya tenaga kerja serupa). Evaluasi risiko versus biaya untuk kondisi tailing spesifik Anda.
Q3: Dapatkah HDPE 1,5 mm digunakan untuk tailing tembaga dengan bijih yang tajam?
Tidak disarankan. Risiko tusukan bijih tajam sangat tinggi. Gunakan HDPE 2,0 mm untuk tailing tembaga (bijih yang dihancurkan) atau tingkatkan bantalan geotekstil menjadi 800 g/m² dengan ketebalan 1,5 mm.
Q4: Apakah lapisan yang lebih tebal mencegah retak akibat tekanan?
Tidak secara langsung — ketahanan terhadap retak akibat tekanan terutama bergantung pada jenis resin (PENT). Namun, lapisan yang lebih tebal mengurangi tekanan per satuan ketebalan di bawah beban yang sama, sehingga memberikan margin keamanan yang lebih tinggi.
Q5: Berapa nilai PENT yang dibutuhkan untuk pelapis kolam tailing?
Minimal 500 jam per GRI GM13. Untuk ketinggian jatuh tinggi (> 20 m) atau masa pakai desain yang lama (50+ tahun), tentukan PENT ≥ 800 jam tanpa memperhatikan ketebalan.
Q6: Apakah liner 2,0 mm lebih sulit dipasang daripada liner 1,5 mm?
Sedikit berbeda. Gulungan 2,0 mm 40–50% lebih berat (1.500 kg vs. 1.000 kg untuk ukuran 7 m × 100 m). Membutuhkan peralatan pemasangan yang lebih berat. Parameter pengelasan berbeda (suhu lebih tinggi, kecepatan lebih lambat).
Q7: Bisakah saya menggunakan liner 1,5 mm untuk kolam penampungan limbah tambang dengan ketinggian 25 m?
Tidak disarankan. Ketinggian > 20m meningkatkan risiko retak akibat tekanan bahkan dengan resin PENT berkualitas tinggi. Tingkatkan ke 2,0mm untuk ketinggian > 20m.
Q8: Apa perbedaan umur desain antara 1,5 mm dan 2,0 mm?
Keduanya dapat mencapai masa pakai 50–100+ tahun dengan resin yang tepat (PE100, PENT ≥ 500 jam). Ketebalan 2,0 mm memiliki margin keamanan yang lebih tinggi terhadap tusukan dan kerusakan saat pemasangan.
Q9: Bagaimana bantalan geotekstil memengaruhi pemilihan ketebalan?
Geotekstil yang lebih tebal (500–800 g/m²) dapat menggantikan penggunaan lapisan 1,5 mm pada lapisan dasar yang agak tajam. Untuk lapisan tailing yang sangat tajam, 2,0 mm tetap direkomendasikan.
Q10: Berapa ketebalan yang paling umum digunakan pada kolam penampungan limbah pertambangan?
Ukuran 1,5 mm paling umum digunakan untuk aplikasi standar. Ukuran 2,0 mm digunakan untuk ketinggian jatuh yang tinggi (> 20 m), endapan tajam, atau di mana diperlukan margin keamanan yang lebih tinggi.
Minta Dukungan Teknis atau Penawaran Harga untuk Pelapis HDPE Kolam Limbah Tambang
Untuk pemilihan liner HDPE 1,5mm vs 2,0mm yang spesifik untuk proyek tertentu untuk kolam penampungan tailing, termasuk perhitungan head, verifikasi resin, dan pengadaan massal, tim teknis kami siap membantu.
Minta penawaran– Berikan informasi mengenai jenis tailing, bagian kepala, luas, dan sudutnya.
Minta sampel teknik– Menerima sampel HDPE 1,5 mm dan 2,0 mm beserta laporan uji tusukan dan PENT.
Unduh spesifikasi teknis– Panduan pemilihan lapisan kolam limbah, alat perhitungan head, dan daftar periksa pengadaan.
Hubungi dukungan teknis– Optimalisasi ketebalan, verifikasi resin, dan penilaian risiko kebocoran untuk kolam penampungan tailing.
Tentang Penulis
Panduan tentang liner HDPE 1,5mm vs 2,0mm untuk kolam penampungan limbah tambang ini ditulis olehDipl.-Ing. Hendrik Voss, seorang insinyur sipil dengan 19 tahun pengalaman di bidang geosintetik untuk fasilitas penampungan limbah tambang. Ia telah merancang lebih dari 150 sistem pelapis kolam penampungan limbah di seluruh Amerika Utara dan Selatan, Australia, dan Afrika, dengan spesialisasi dalam optimasi ketebalan, penilaian risiko tusukan, dan kepatuhan terhadap peraturan untuk limbah tembaga, emas, uranium, dan pasir minyak. Karyanya dirujuk dalam diskusi komite GRI dan ASTM D35 tentang standar geomembran untuk aplikasi pertambangan.
